Какие литые детали находятся внутри выдвижных ворот с электроприводом? Полное руководство по компонентам (2026 г.)

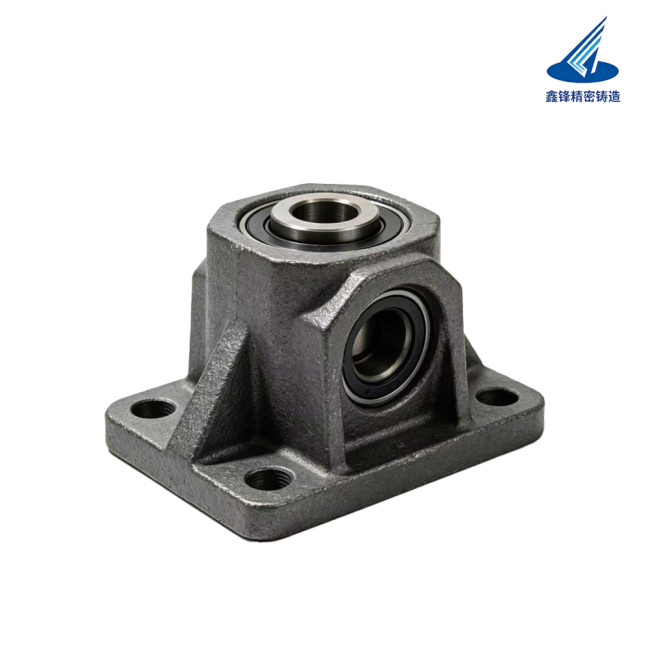

Стандартные выдвижные ворота с электроприводом содержат от 9 до 12 литых компонентов — ограничительные коромысла, шатуны, кронштейны сцепления, основания привода, колесные рамы и корпуса коробки передач — и они поглощают любую механическую нагрузку, которую не испытывает двигатель. Покупатели, которые смотрят только на двигатель, упускают из виду те детали, которые на самом деле решают, будут ли ворота закрываться ровно после 30 000 циклов. В этом руководстве представлена ​​схема и карта наименований рабочих частей выдвижных электрических ворот, материал, из которого изготовлена ​​каждая деталь, а также сведения о неисправности каждой из них.

Большинство поисковых запросов по списку компонентов телескопических раздвижных ворот с изображениями попадают на страницы автомагазинов без каких-либо пояснений. Этот разрыв носит коммерческий характер: дистрибьютор, который не может назвать изношенный кронштейн, не может указать его, а производитель ворот, который не может указать марку материала, не может сравнивать поставщиков на равных. Xinfeng производит эти детали с 2006 года с годовой производительностью 6000 тонн, поэтому приведенная ниже карта основана на производственных данных, а не на копии каталога.

1. Какие литые детали находятся внутри выдвижных ворот и что делает каждая из них?

Девять литых компонентов выполняют механическую работу в выдвижных воротах, и каждый из них выходит из строя по-своему. Сама створка ворот обычно представляет собой алюминиевую или стальную трубку, но соединения, шарниры и монтажные элементы отливаются, поскольку при литье образуются сложные изгибы, выступы и ребра, которые штамповка не может сформировать целиком. В таблице ниже представлена ​​рабочая версия схемы деталей и наименований электрических выдвижных ворот, которые действительно нужны в отделе запасных частей.

Выбор материала зависит от типа нагрузки, а не от цены. Серый чугун подходит для деталей ограничителя и коромысла, поскольку его демпфирующая способность поглощает удары при срабатывании ограничителя, не передавая их на переключатель. Ковкий чугун QT450-10 с пределом прочности на разрыв 450 МПа и удлинением 10 % вставляется в кронштейны и рамы колес там, где из-за трещины ворота могут упасть. Литая сталь используется для шатунов, которые в каждом цикле подвергаются изменению натяжения.

Эти чугунные детали, используемые в автоматических воротах, также являются первыми компонентами, которые изнашиваются, поскольку они расположены в точках поворота, а не в приводе. Медленно открывающиеся ворота обычно связаны с двигателем или конденсатором; ворота, которые открываются неровно, дергаются на пределе или роняют одну створку – это почти всегда изношенная отливка.

Компания Xinfeng обрабатывает каждое литое соединение с точностью ±0,1 мм по диаметру отверстия и расстоянию между отверстиями, поэтому запасная деталь находит штифт без прокладок. Один и тот же технологический контроль осуществляется по всем производственным линиям — цех производит отливки строительной техники для ходовых частей экскаваторов, отливки электроарматуры для корпусов распределительных устройств, отливки арматуры арматуры для органов регулирования жидкости в одном и том же спектрометрическом, растягивающем и размерном режиме контроля.

✅ Итог: литые соединения, а не двигатель, решают, будут ли выдвижные ворота работать ровно после многих лет езды на велосипеде.

2. Как подбирать литые детали перед заказом замены?

Соблюдайте три измерения — расстояние между центрами отверстий, диаметр отверстия и высоту монтажной поверхности — потому что в большинстве выдвижных ворот используются общие шаблоны, а не фирменные каталоги. Номера деталей редко сохраняются в разных брендах, но геометрия обычно сохраняется.

Практическая последовательность измерений:

• Снимите изношенную деталь и очистите ее; окалина и краска скрывают износ канала ствола до 0,5 мм.

• Измерьте расстояние между центрами отверстий штангенциркулем поперек отверстий, а не вдоль внешнего края.

• Измерьте диаметр отверстия на неизношенном конце; изношенное овальное отверстие имеет превышение на 0,2–0,4 мм.

• Запишите высоту монтажной поверхности и толщину уха, затем сфотографируйте деталь рядом с линейкой со всех четырех сторон.

• Отправьте старую деталь в качестве образца, если размеры неоднозначны — физический образец устраняет догадки, которые приводят к большей части возвратов.

Большинство возвратов в этой категории происходит по одной причине: покупатель заказал по фотографии, а не по размерам. Список компонентов телескопических откатных ворот с изображениями поможет вам назвать деталь, но не подтвердит, что в ваших воротах 2019 года используется то же расстояние между отверстиями, что и в модели 2023 года на полке поставщика.

Для OEM и ODM-работ Xinfeng делает расценки на основе 2D-чертежа или физического образца, принимает минимальные объемы заказа от одной детали для стандартных моделей и возвращает отчет с размерами для каждой партии. Jiangshan Xinfeng Precision Casting Co., Ltd. использует этот рабочий процесс с 2006 года, поэтому 80 стандартных образцов хранятся в файле без нового инструмента. Покупатели, сравнивающие китайскую фабрику с местным оптовым продавцом, должны сравнивать допуски механической обработки и сертификацию материалов, а не цену за единицу продукции — разница между литьем в песчаные формы CT10 и механически обработанным отверстием определяет уровень отказов за 6 месяцев.

✅ Итог: заказывайте литые детали ворот по измеренной геометрии и заявленному классу материала, а не только по номеру детали.

Часто задаваемые вопросы

Вопрос: Сколько литых деталей обычно состоит из 6-метровых электрооткатных ворот? A: От 9 до 12, в зависимости от количества листьев. В каждом лепестковом шарнире используется пара шатуна и коромысла, а на приводном основании находится кронштейн сцепления, колесная рама и картер коробки передач. Схема и наименование деталей выдвижных ворот с электроприводом дистрибьютора обычно охватывают концевой коромысло, кронштейн сцепления, шатун и колесную раму — четыре элемента, наиболее изнашиваемые.

Вопрос: Могу ли я заказать замену отливок без технического чертежа? А: Да. Отправьте физический образец или четкие фотографии с использованием штангенциркуля по каждому размеру, и Xinfeng создаст 2D-чертеж для вашего утверждения перед установкой инструментов. Стандартные модели поставляются цельными; новые модели требуют разработки формы, обычно за 20–30 дней до первой отливки.

Вопрос: Являются ли литые детали ворот взаимозаменяемыми между брендами? О: Только там, где геометрия совпадает. Рамы следуют нескольким общим шаблонам, поэтому коромысло от одного поставщика часто подходит к шарниру другой марки, но диаметр отверстия и толщина проушины различаются настолько, что визуальное совпадение ненадежно. Сначала измерьте, затем подтвердите оценку.

Отправьте нам изношенную деталь — чертеж и предложение в течение 48 часов

Сфотографируйте деталь рядом с линейкой, запишите материал, если он вам известен, и отправьте его. Xinfeng возвращает чертеж с размерами, рекомендации по материалам и заводскую цену на ваше количество, включая небольшие партии и инструменты OEM/ODM для программ частных марок. Если отливка больше не доступна у первоначального производителя ворот, команда инженеров может провести обратный инжиниринг замены из изношенного образца.

Jiangshan Xinfeng Precision Casting Co., Ltd. производит отливки по индивидуальному заказу с 2006 года в Цзяншане, Чжэцзян — литейные и обрабатывающие мощности площадью 10 667 м², годовая производительность 6 000 тонн, собственная отделка с ЧПУ и полный технологический контроль. Если вам нужна фурнитура для ворот, чугунные детали, используемые в автоматических воротах в больших объемах, или смешанный контейнер из литой фурнитуры, проверка чертежей выполняется одной и той же командой.
